LAPORAN PRAKTIKUM
KEAMANAN JARINGAN KOMPUTER
PENGUKURAN QUALITY OF SERVICE
Disusun Oleh :
Nama : Dwiky Semuel
Nim : 064001600018
Teknik Informatika
Fakultas Teknologi Industri
Universitas Trisakti
Jakarta – Indonesia
2018
Teori Percobaan
Quality of Service (QoS) adalah kemampuan suatu jaringan untuk menyediakan layanan yang baik dengan menyediakan bandwith, mengatasi jitter dan delay. Parameter QoS adalah latency, jitter, packet loss, throughput, MOS, echo cancellation dan PDD. QoS sangat ditentukan oleh kualitas jaringan yang digunakan. Terdapat beberapa factor yang dapat menurunkan nilai QoS, seperti : Redaman, Distorsi, dan Noise.QoS (Quality of Service) : “the collective effect of service performance which determines the degree of satisfaction of a user of the service”. International Telecommunication Union (ITU).
QoS didesain untuk membantu end user (client) menjadi lebih produktif dengan memastikan bahwa user mendapatkan performansi yang handal dari aplikasi-aplikasi berbasis jaringan. QoS mengacu pada kemampuan jaringan untuk menyediakan layanan yang lebih baik pada trafik jaringan tertentu melalui teknologi yang berbeda-beda. QoS merupakan suatu tantangan yang besar dalam jaringan berbasis IP dan internet secara keseluruhan. Tujuan dari QoS adalah untuk memenuhi kebutuhan-kebutuhan layanan yang berbeda, yang menggunakan infrastruktur yang sama. QoS menawarkan kemampuan untuk mendefinisikan atribut-atribut layanan yang disediakan, baik secara kualitatif maupun kuantitatif.
Pentingnya QoS
Ada beberapa alasan mengapa kita memerlukan QoS, yaitu:
1. Untuk memberikan prioritas untuk aplikasi-aplikasi yang kritis pada jaringan.
2. Untuk memaksimalkan penggunaan investasi jaringan yang sudah ada.
3. Untuk meningkatkan performansi untuk aplikasi-aplikasi yang sensitif terhadap delay, seperti Voice dan Video.
Untuk merespon terhadap adanya perubahan-perubahan pada aliran traffic di jaringan.
Tingkatan QoS
Terdapat 3 tingkat QoS yang umum dipakai, yaitu best-effort service, integrated service dan differentiated service. Ketiga level tersebut akan diuraikan lebih detail dibawah ini.
1. Best-Effort Service
Best-effort service digunakan untuk melakukan semua usaha agar dapat mengirimkan sebuah paket ke suatu tujuan. Penggunakan best-effort service tidak akan memberikan jaminan agar paket dapat sampai ke tujuan yang dikehendaki. Sebuah aplikasi dapat mengirimkan data dengan besar yang bebas kapan saja tanpa harus meminta ijin atau mengirimkan pemberitahuan ke jaringan. Beberapa aplikasi dapat menggunakan best-effort service, sebagai contohnya FTP dan HTTP yang dapat mendukung best-effort service tanpa mengalami permasalahan. Untuk aplikasi-aplikasi yang sensitif terhadap network delay, fluktuasi bandwidth, dan perubahan kondisi jaringan, penerapan best-effort service bukanlah suatu tindakan yang bijaksana. Sebagai contohnya aplikasi telephony pada jaringan yang membutuhkan besar bandwidth yang tetap, 0agar dapat berfungsi dengan baik; dalam hal ini penerapan best-effort akan mengakibatkan panggilan telephone gagal atau terputus.
2. Integrated Service
Model integrated service menyediakan aplikasi dengan tingkat jaminan layanan melalui negosiasi parameter-parameter jaringan secara end-to-end. Aplikasi-aplikasi akan meminta tingkat layanan yang dibutuhkan untuk dapat beroperasi dan bergantung pada mekanisme QoS untuk menyediakan sumber daya jaringan yang dimulai sejak permulaan transmisi dari aplikasi-aplikasi tersebut. Aplikasi tidak akan mengirimkan trafik, sebelum menerima tanda bahwa jaringan mampu menerima beban yang akan dikirimkan aplikasi dan juga mampu menyediakan QoS yang diminta secara end-to-end. Untuk itulah suatu jaringan akan melakukan suatu proses yang disebut admission control. Admission control adalah suatu mekanisme yang mencegah jaringan mengalami over-loaded. Jika QoS yang diminta tidak dapat disediakan, maka jaringan tidak akan mengirimkan tanda ke aplikasi agar dapat memulai untuk mengirimkan data. Jika aplikasi telah memulai pengiriman data, maka sumber daya pada jaringan yang sudah dipesan aplikasi tersebut akan terus dikelola secara end-to-end sampai aplikasi tersebut selesai.
3. Differentiated Service
Model terakhir dari QoS adalah model differentiated service. Differentiated service menyediakan suatu set perangkat klasifikasi dan mekanisme antrian terhadap protokol-protokol atau aplikasi-aplikasi dengan prioritas tertentu di atas jaringan yang berbeda. Differentiated service bergantung pada kemampuan edge router untuk memberikan klasifikasi dari paket-paket yang berbeda tipenya yang melewati jaringan. Trafik jaringan dapat diklasifikasikan berdasarkan alamat jaringan, protocol dan port, ingress interface, atau klasifikasi lainnya selama masih didukung oleh standard access list atau extended access list.
QoS didesain untuk membantu end user (client) menjadi lebih produktif dengan memastikan bahwa user mendapatkan performansi yang handal dari aplikasi-aplikasi berbasis jaringan. QoS mengacu pada kemampuan jaringan untuk menyediakan layanan yang lebih baik pada trafik jaringan tertentu melalui teknologi yang berbeda-beda. QoS merupakan suatu tantangan yang besar dalam jaringan berbasis IP dan internet secara keseluruhan. Tujuan dari QoS adalah untuk memenuhi kebutuhan-kebutuhan layanan yang berbeda, yang menggunakan infrastruktur yang sama. QoS menawarkan kemampuan untuk mendefinisikan atribut-atribut layanan yang disediakan, baik secara kualitatif maupun kuantitatif.
Pentingnya QoS
Ada beberapa alasan mengapa kita memerlukan QoS, yaitu:
1. Untuk memberikan prioritas untuk aplikasi-aplikasi yang kritis pada jaringan.
2. Untuk memaksimalkan penggunaan investasi jaringan yang sudah ada.
3. Untuk meningkatkan performansi untuk aplikasi-aplikasi yang sensitif terhadap delay, seperti Voice dan Video.
Untuk merespon terhadap adanya perubahan-perubahan pada aliran traffic di jaringan.
Tingkatan QoS
Terdapat 3 tingkat QoS yang umum dipakai, yaitu best-effort service, integrated service dan differentiated service. Ketiga level tersebut akan diuraikan lebih detail dibawah ini.
1. Best-Effort Service
Best-effort service digunakan untuk melakukan semua usaha agar dapat mengirimkan sebuah paket ke suatu tujuan. Penggunakan best-effort service tidak akan memberikan jaminan agar paket dapat sampai ke tujuan yang dikehendaki. Sebuah aplikasi dapat mengirimkan data dengan besar yang bebas kapan saja tanpa harus meminta ijin atau mengirimkan pemberitahuan ke jaringan. Beberapa aplikasi dapat menggunakan best-effort service, sebagai contohnya FTP dan HTTP yang dapat mendukung best-effort service tanpa mengalami permasalahan. Untuk aplikasi-aplikasi yang sensitif terhadap network delay, fluktuasi bandwidth, dan perubahan kondisi jaringan, penerapan best-effort service bukanlah suatu tindakan yang bijaksana. Sebagai contohnya aplikasi telephony pada jaringan yang membutuhkan besar bandwidth yang tetap, 0agar dapat berfungsi dengan baik; dalam hal ini penerapan best-effort akan mengakibatkan panggilan telephone gagal atau terputus.
2. Integrated Service
Model integrated service menyediakan aplikasi dengan tingkat jaminan layanan melalui negosiasi parameter-parameter jaringan secara end-to-end. Aplikasi-aplikasi akan meminta tingkat layanan yang dibutuhkan untuk dapat beroperasi dan bergantung pada mekanisme QoS untuk menyediakan sumber daya jaringan yang dimulai sejak permulaan transmisi dari aplikasi-aplikasi tersebut. Aplikasi tidak akan mengirimkan trafik, sebelum menerima tanda bahwa jaringan mampu menerima beban yang akan dikirimkan aplikasi dan juga mampu menyediakan QoS yang diminta secara end-to-end. Untuk itulah suatu jaringan akan melakukan suatu proses yang disebut admission control. Admission control adalah suatu mekanisme yang mencegah jaringan mengalami over-loaded. Jika QoS yang diminta tidak dapat disediakan, maka jaringan tidak akan mengirimkan tanda ke aplikasi agar dapat memulai untuk mengirimkan data. Jika aplikasi telah memulai pengiriman data, maka sumber daya pada jaringan yang sudah dipesan aplikasi tersebut akan terus dikelola secara end-to-end sampai aplikasi tersebut selesai.
3. Differentiated Service
Model terakhir dari QoS adalah model differentiated service. Differentiated service menyediakan suatu set perangkat klasifikasi dan mekanisme antrian terhadap protokol-protokol atau aplikasi-aplikasi dengan prioritas tertentu di atas jaringan yang berbeda. Differentiated service bergantung pada kemampuan edge router untuk memberikan klasifikasi dari paket-paket yang berbeda tipenya yang melewati jaringan. Trafik jaringan dapat diklasifikasikan berdasarkan alamat jaringan, protocol dan port, ingress interface, atau klasifikasi lainnya selama masih didukung oleh standard access list atau extended access list.
Mencari delay paket = paket waktu kedatangan - paket waktu awal
Mencari delay rata-rata = jumlah delay / jumlah paket
Mencari through put = Jumlah data yang di kirim / waktu pengiriman data
Mencari through put = Jumlah data yang di kirim / waktu pengiriman data
Mencari loss paket >> ada pada firture wiresharks
Lab Setup
1. OS Windows
2. Wiresharks
3. File Download
Cara Percobaan
1. Cari file yang ingin didownload apa saja bebas, jgn download sebelum buka wireshraks.
2. Buka wiresharks jalankan capture wifi.
3. Download file yang tadi disiapkan untuk mendownload
4. Pada wiresharks akan tercatat koneksi kita dengan server download
5. Kita filter dengan mengetikan TCP pada tempat filter
6. Pada tampilan ini kita dapat menghitung delay paket dan paket rata2
Delay paket 3 = paket waktu kedatangan pada no 5 - paket waktu awal pada no 3
Delay paket 3 = 1,445419 - 0,000650
Delay paket 3 = 1,444769 sec

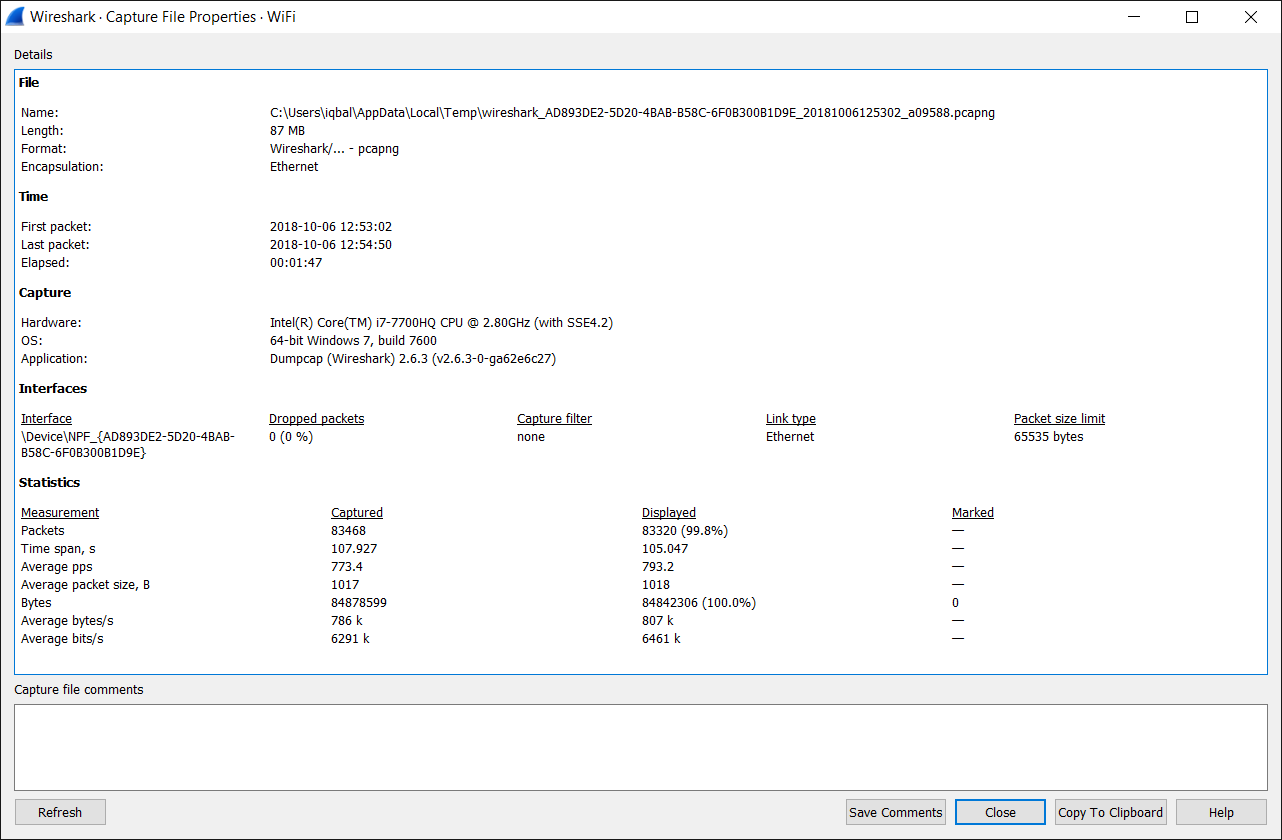

Untuk paket rata2 dan Through put kita lihat pada statistic pilih summary/capture file properties
Untuk filter kita ambil data display
Mencari delay rata-rata = jumlah delay (time span) / jumlah paket (packets)
Mencari delay rata-rata = 105,047 / 83320
Mencari delay rata-rata = 0,0012 sec
Untuk Through putnya adalah
Mencari through put = Jumlah data yang di kirim (bytes) / waktu pengiriman data (time span)
Mencari through put = 84842306 / 105,047
Mencari through put = 807660,43 sec
Untuk Mencari Paket Lost dengan cara tulis pada filter tcp.analysis.ack_lost_segment
Pada bagian bawah terlihat paket yang hilang yaitu 0%
